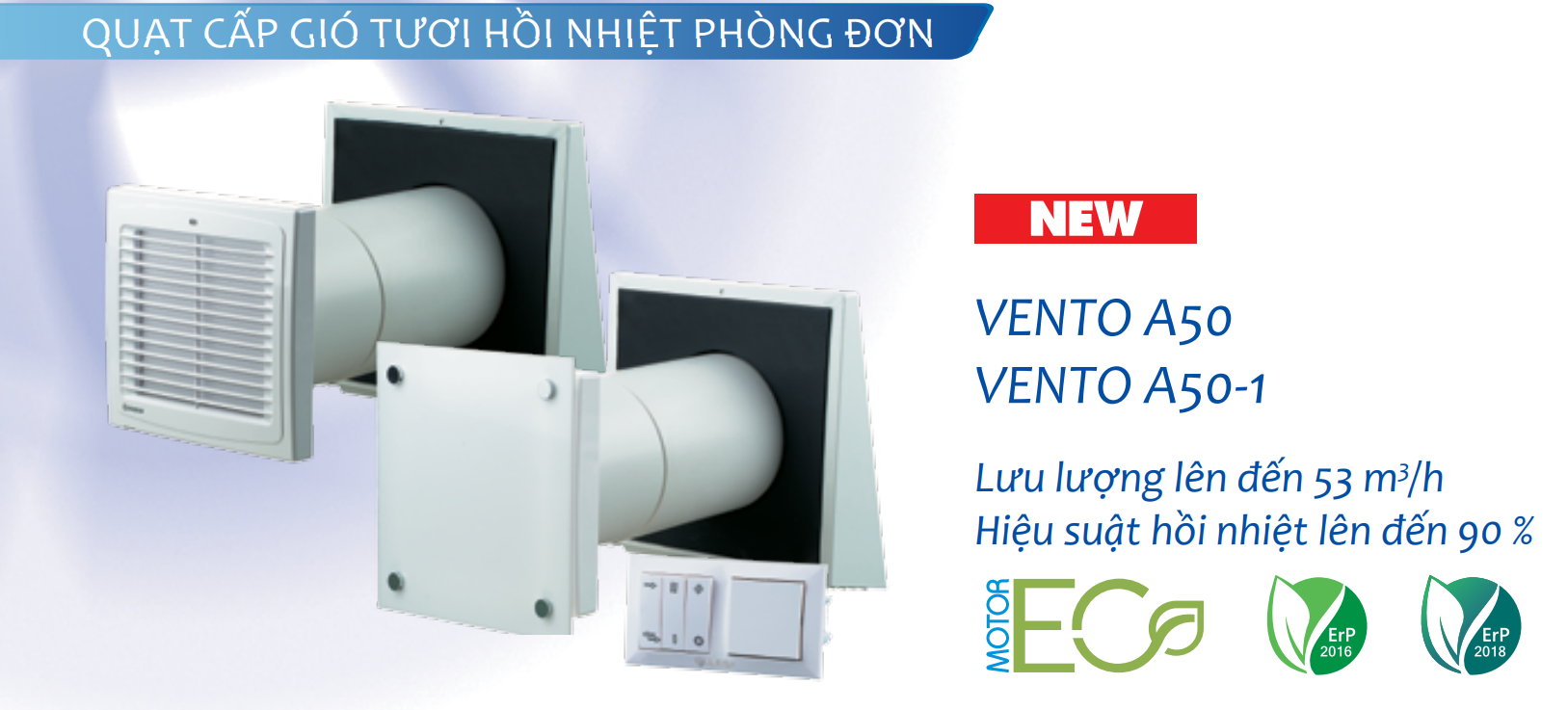

Quạt khí tươi phòng đơn- VENTO A50-1 PRO

 ĐẶC ĐIỂM

• Thông gió tiết kiệm năng lượng hiệu quả cho các phòng của nhà ở, căn hộ, biệt thự và các cơ sở thương mại.
• Giảm tổn thật nhiệt gây ra trong quá trình thông gió bằng cách thu hồi nhiệt.
• Cân bằng độ ẩm và ổn định lượng không khí thay đổi tạo ra một vi khí hậu được kiểm soát riêng biệt.
• Mạng lưới phối hợp dựa trên một số thiết bị thông gió phòng đơn tích hợp với điều khiển trung tâm.

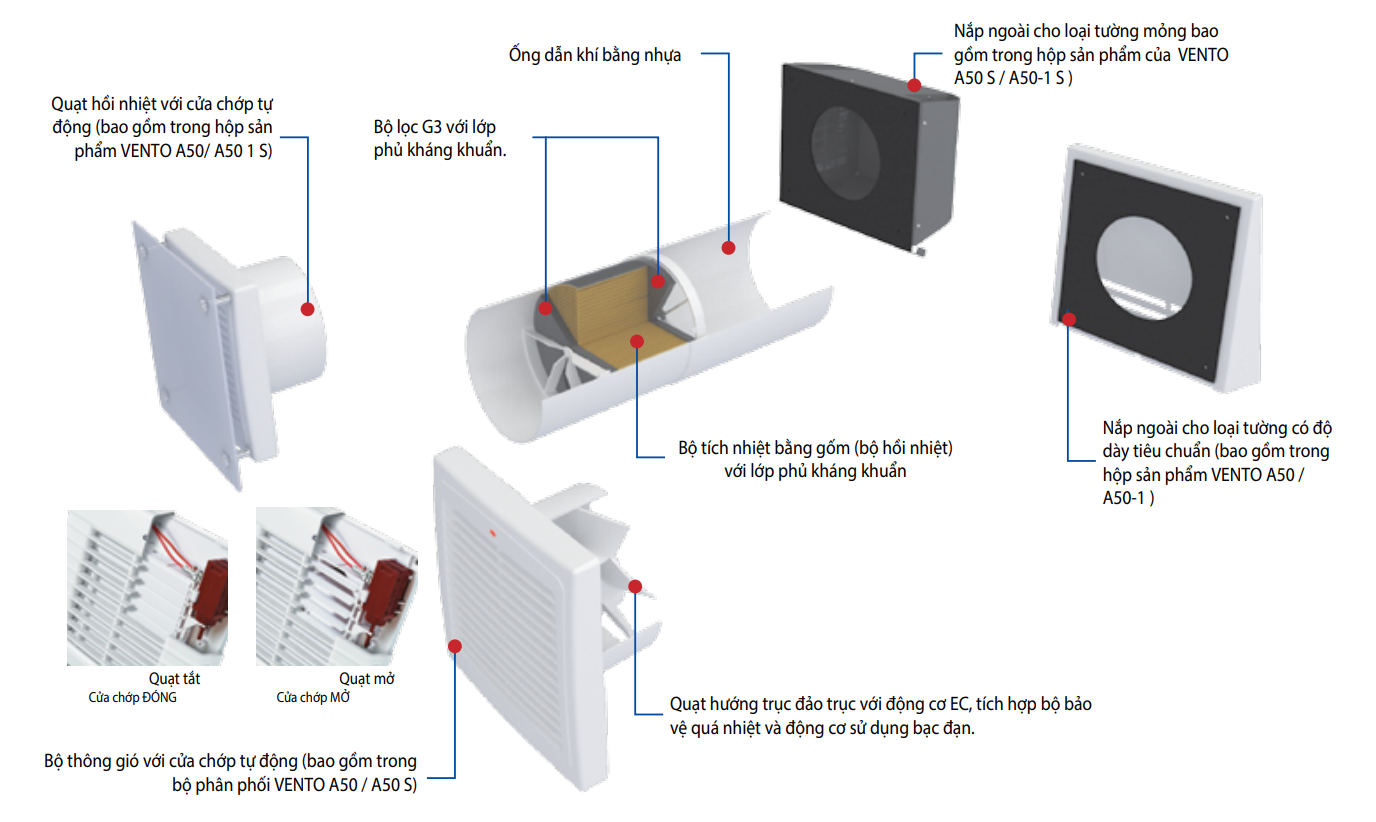

 THIẾT KẾ

 TÁI TẠO NHIỆT VÀ ĐỘ ẨM

• Bộ tích lũy năng lượng nhiệt gốm công nghệ cao với khả năng thu hồi nhiệt lên đến 90%.
• Do cấu trúc nó có bề mặt tiếp xúc lớn và hiệu quả cao. Bộ tích lũy năng lượng có đặc tính dẫn nhiệt tuyệt vời và khả năng lưu trữ nhiệt năng.

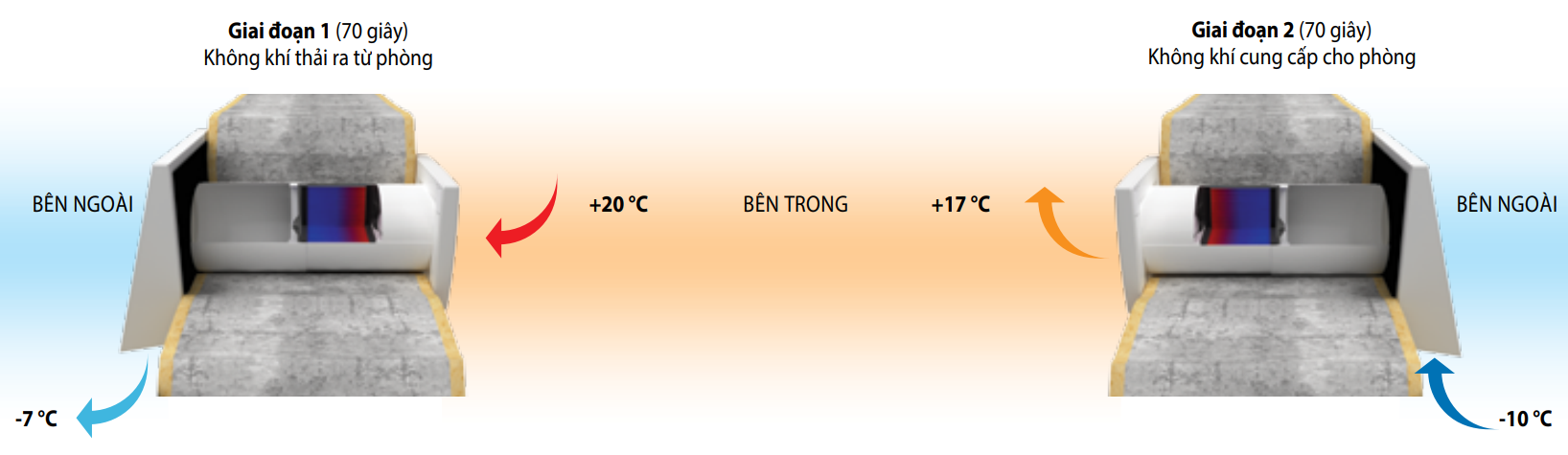

 NGUYÊN LÝ HOẠT ĐỘNG TRONG MÙA LẠNH

• Giai đoạn 1 (70 giây) Không khí thải ra từ phòng

- Không khí thải, ẩm, từ phòng được hút ra, đi xuyên qua bộ tích nhiệt và chuyển một phần năng lượng nhiệt và độ ẩm vào bộ tích nhiệt bằng gốm.

- Khi nhiệt độ tích nhiệt tăng lên thì quạt chuyển sang chế độ cấp khí và thực hiện chu trình mới.

• Giai đoạn 2 (70 giây) Không khí cung cấp cho phòng

- Không khí sạch, lạnh đi vào phòng xuyên qua bộ tích nhiệt sẽ hấp thụ năng lượng nhiệt và độ ẩm trên nó, không khí đi vào sẽ ấm lên và ấm hơn.

- Khi bộ tích nhiệt được làm mát thì thiết bị tự động chuyển sang chế độ hút gió thải.

 ĐIỀU KHIỂN

• Hệ thống tự động hóa tích hợp cho phép vận hành thiết bị ở tốc độ thấp đầu tiên hoặc tốc độ cao thứ hai:

- Chế độ thông gió (cấp khí hoặc trích khí);

- Chế độ tái sinh nhiệt thuận nghịch.

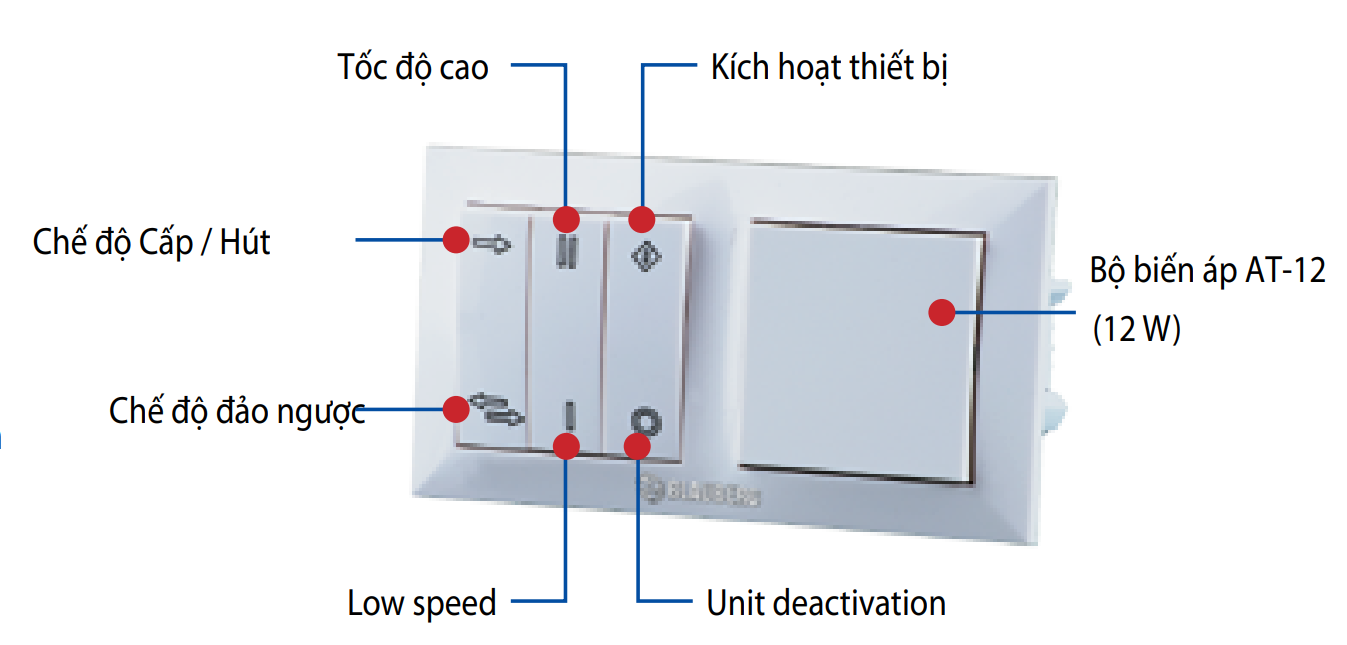

• Việc điều khiển chế độ vận hành thiết bị được thực hiện bằng khối điều khiển bên ngoài với máy biến áp nguồn:

- Trong bộ phân phối VENTO A50 PRO / A50-1 Pro / A50 S Pro / A50-1 S Pro bao gồm (mẫu SEA-T12);

- Có sẵn theo đơn đặt hàng riêng cho VENTO A50 / A50-1 / A50 S / A50-1 S (model SEA-T12 hoặc SEA).

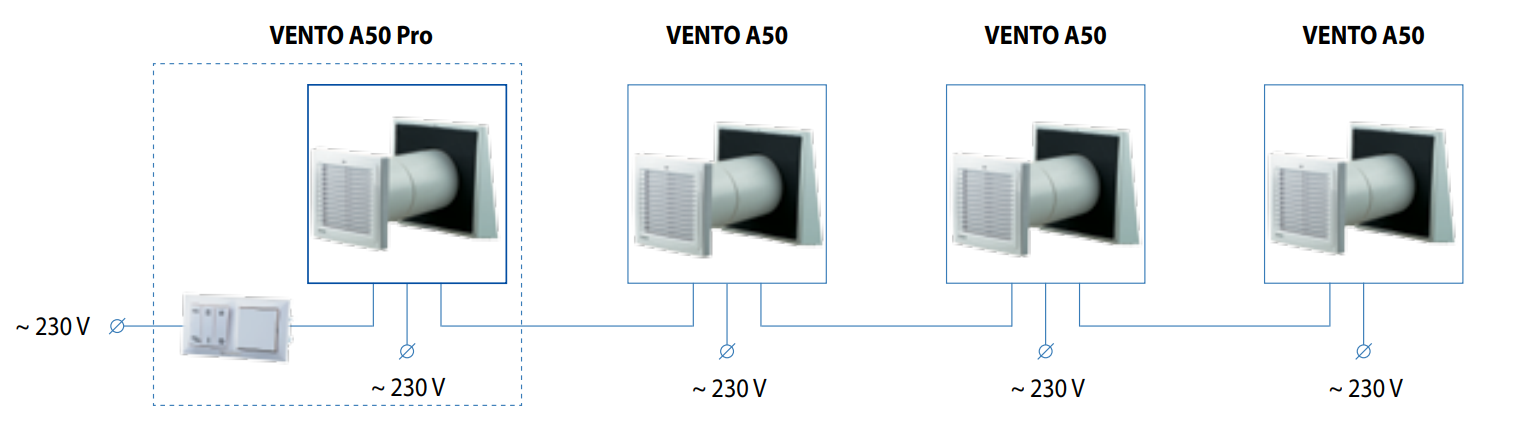

• Để bố trí hệ thống thông gió điều khiển trung tâm dựa trên 4 thiết bị, hãy kết nối ba thiết bị VENTO A50 / A50 S / A50-1 S với một thiết bị VENTO A50 Pro / A50-1 Pro / A50 S Pro / A50-1 S Pro với bộ điều khiển và nguồn SEA-T12. Không cẫn thêm phụ kiện.

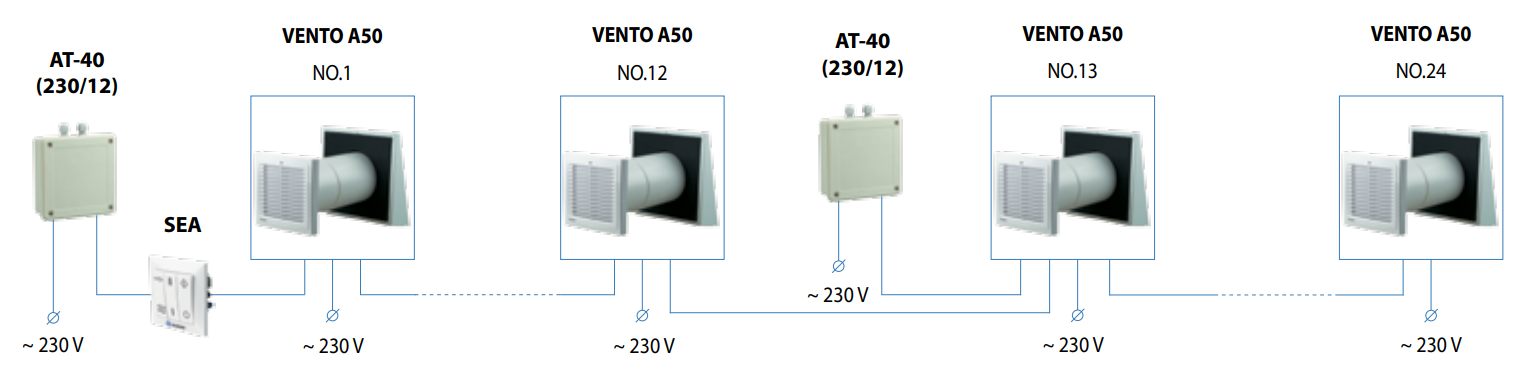

• Để bố trí hệ thống thông gió điều khiển trung tâm dựa trên hơn 4 thiết bị kết nối với số lượng thiết bị cần thiết, một công tắc ba vị trí SEA và một số máy biến áp 12W AT-12 hoặc máy biến áp 40 W AT-40, tùy thuộc vào tổng công suất tiêu thụ của thiết bị đến một VENTO A50 / A50-1 / A50 S / Thiết bị A50-1 S.

 LẮP ĐẶT

• Thiết bị được thiết kế để lắp đặt xuyên tường qua một lỗ tròn đã được chuẩn bị sẵn ở bức tường bên ngoài của tòa nhà.

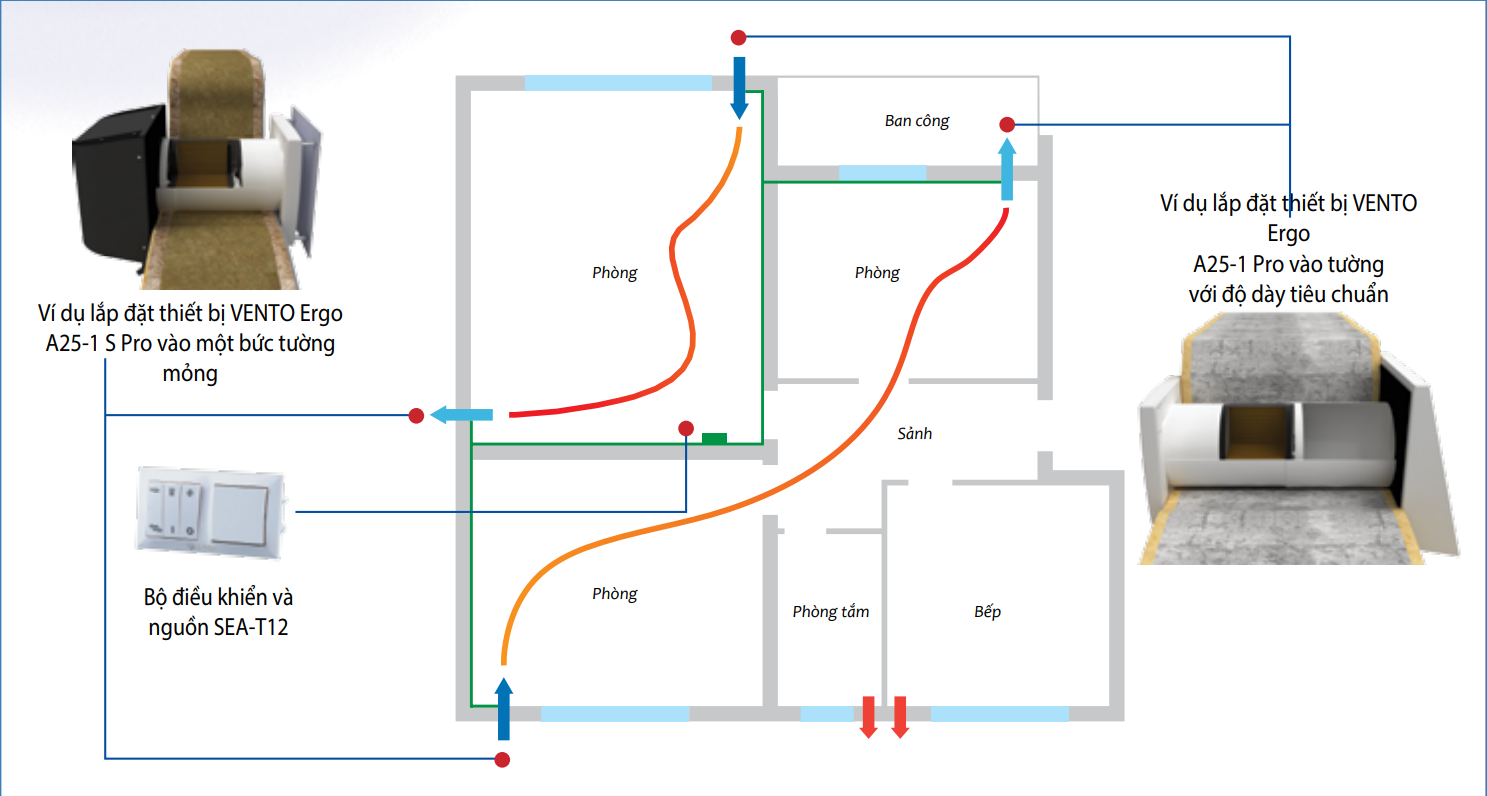

• Giải pháp thông gió tốt nhất là lắp đặt theo cặp các thiết bị kết nối ngược pha. Một số thiết bị cung cấp không khí trong lành cho phòng và các thiết bị khác hút không khí cũ ra khỏi phòng. Điều này cho phép bố trí hệ thống thông gió cân bằng hiệu quả nhất.
• Trong trường hợp xây dựng hoàn toàn mới, các thiết bị được lắp đặt trong ha giai đoạn.
• Lắp đặt trước đang ở giai đoạn hoàn thiện trong nhà và hoàn thiện tường trang trí bên ngoài. Nó bao gồm việc lắp đặt các ống dẫn khí dạng ống lồng. Nắp thông gió bên ngoài và đặt cáp điện.
• Lắp đặt sau trước sau khi vận hành. Nó bao gồm việc lắp đặt bộ hồi nhiệt, các bộ lọc, kết nối của bộ phận thông gió.

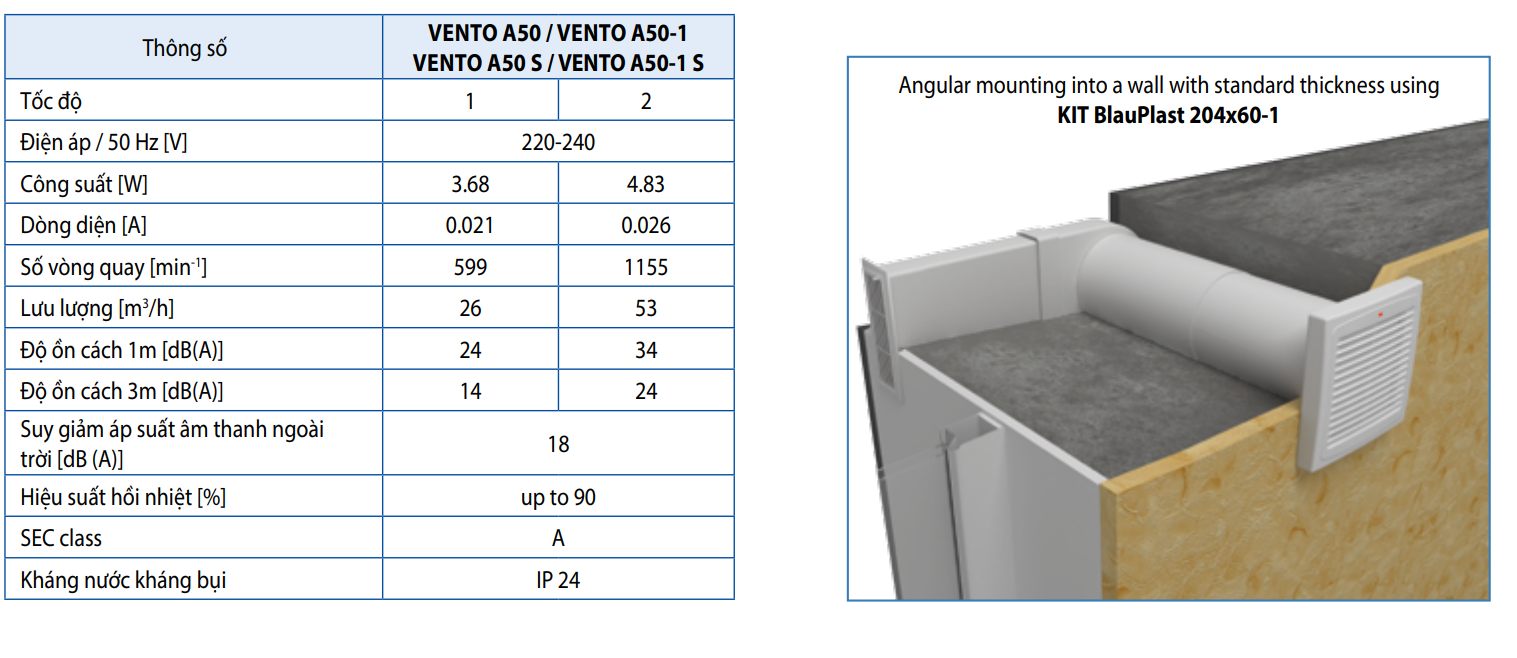

• Nếu không mong muốn việc gắn chụp thông gió lên tường ngoài, nó có thể được lắp ngang và lưới tản nhiệt bên ngoài có thể được lắp vào tấm chắn cửa sổ bên ngoài bằng cách bộ lắp đặt trước KIT BlauPlast 204x60-1. Có sẵn theo đơn đặt hàng riêng biệt.

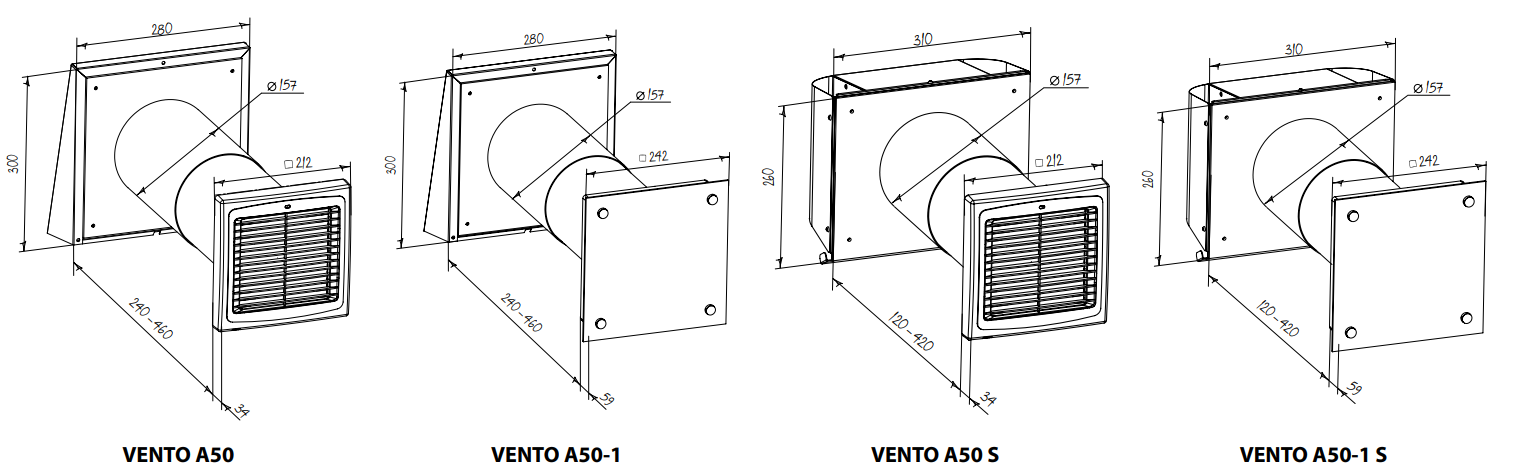

 KÍCH THƯỚC TỔNG THỂ

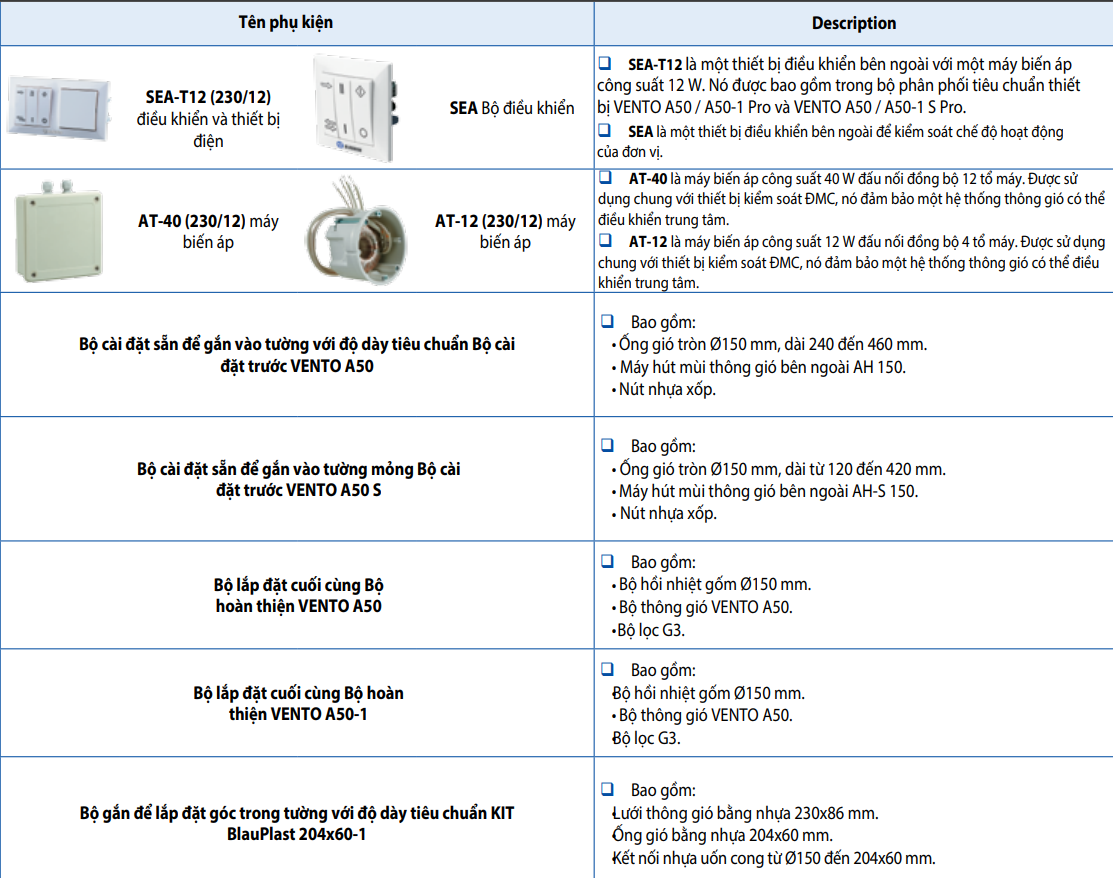

 PHỤ KIỆN
