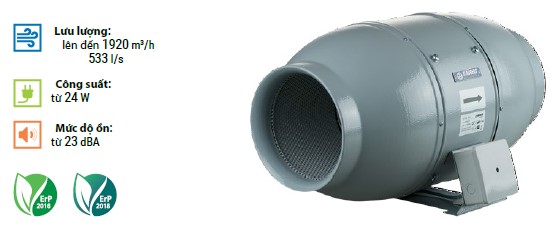

Quạt hỗn hợp cách âm - ISO-MIX 250

MỤC ĐÍCH

• Dùng để cấp và hút không khí trong các hệ thống thông gió khác nhau có yêu cầu về độ ồn.
• Ống thông gió yêu cầu phải chịu lưu lượng, áp suất không khí cao và độ ồn thấp.
• Tương thích với ống tròn có đường kính từ phi 100mm đến phi 315mm.

THIẾT KẾ

• Vỏ quạt làm bằng thép có phủ 1 lớp polymer, bên trong được lót bằng lớp bông khoáng dày 50mm để cách âm và cách nhiệt.
• Các lỗ thủng đặc biệt vỏ quạt và vật liệu cách âm được thiết kế để hấp thụ âm thanh trên tần số rộng.
• Cánh quạt hỗn hợp được làm bằng nhựa chất lượng cao.
• Quạt kết hợp với bộ khuếch tán, cánh quạt được thiết kế đặc biệt và van 1 chiều cung cấp hiệu suất cao và áp suất mạnh kết hợp với hoạt động có độ ồn thấp.
• Quạt được trang bị hộp nối điện dùng để kết nối với nguồn điện.
• Giá đỡ trên vỏ quạt được dùng để lắp trên nền nhà, trên tường hoặc lắp trên trần.

ĐỘNG CƠ

• Động cơ hiệu suất cao 1 pha 2 tốc độ sử dụng bạc đạn tiêu thụ năng lượng thấp.
• Được trang bị bộ bảo vệ quá nhiệt bằng công tắc tích hợp.
• Hệ số bảo vệ chống bụi - nước là IPX4 .

ĐIỀU KHIỂN TỐC ĐỘ

• Có thể điều khiển tốc độ bằng bộ điều khiển tích hợp ( tùy chọn US) hoặc công tắc đa tốc độ bên ngoài ( phụ kiện đặc biệt).
• Có thể điều khiển tốc độ vô cấp bằng bộ công tắc tích hợp ( tùy chọn FR), bộ điều khiển thyristor bên ngoài hoặc bộ điều khiển tốc độ biến áp ( phụ kiện đặc biệt) khi được kết nối đến hộp điều khiển tốc độ tối đa.

CÁC KIỂU QUẠT VÀ TÙY CHỌN

• T: Trì hoãn thời gian tắt quạt - điều chỉnh từ 2 - 30 phút
• US: Công tắc 3 tốc độ điều khiển được tích hợp bên trong quạt.
• FR: Là mã sản phẩm có bộ điều khiển tốc độ vô cấp từ 0 đến 100%.  Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC như một tiêu chuẩn.  Tùy chọn cáp điện với phích cắm tiêu chuẩn cũng có sẵn ( FR1)

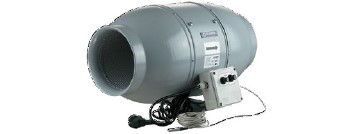

• G: Là mã sản phẩm có bộ điều khiển tốc độ vô cấp với bộ điều chỉnh nhiệt độ điện tử và bộ cảm biến nhiệt độ bên ngoài được cố định trên dây cáp 4m.  Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC như một tiêu chuẩn.  Tùy chọn cáp điện với phích cắm tiêu chuẩn cũng có sẵn ( G1)

• GI: Là mã sản phẩm có bộ điều khiển tốc độ vô cấp với bộ điều chỉnh nhiệt độ điện tử và bộ cảm biến nhiệt độ được tích hợp vào ống dẫn khí.  Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC như một tiêu chuẩn.  Tùy chọn cáp điện với phích cắm tiêu chuẩn cũng có sẵn ( GI1).
• Các tùy chọn G và GI được sử dụng để điều khiển tốc độ tự động theo nhiệt độ trong nhà.  Giải pháp thông gió tối ưu cho các khu vực yêu cầu kiểm soát nhiệt độ thường xuyên như nhà kính, vườn hoa etc v.v
• W: Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC như một tiêu chuẩn.  Tùy chọn cáp điện với phích cắm tiêu chuẩn cũng có sẵn ( W1).

TÙY CHỌN

• T: Trì hoãn thời gian tắt điều chỉnh từ 2- 30 phút.
• US: Điều khiển tốc độ 3 chế độ được tích hợp bên trong quạt
• FR: Tốc độ điều khiển vô cấp từ 0 đến 100%.  Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm  IEC như một tiêu chuẩn.
• FR1: Bộ điều khiển tốc độ vô cấp được tích hợp có thể điều khiển từ 0 đến 100% .  Tùy chọn cáp điện với phích cắm tiêu chuẩn cũng có sẵn.
• G: Tốc độ điều khiển vô cấp với bộ cảm biến nhiệt điện tử và bộ cảm biến nhiệt độ bên ngoài được cố định trên dây cáp điện 4m.  Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm  IEC như một tiêu chuẩn.
• G1: Tốc độ điều khiển vô cấp với bộ cảm biến nhiệt điện tử và bộ cảm biến nhiệt độ bên ngoài được cố định trên dây cáp điện 4m.  Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm  IEC như một tiêu chuẩn.
• GI: Tốc độ điều khiển vô cấp với bộ điều chỉnh nhiệt điện tử và bộ cảm biến nhiệt độ được tích hợp vào ống dẫn khí.  Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm  IEC như một tiêu chuẩn.
• GI1: Tốc độ điều khiển vô cấp với bộ điều chỉnh nhiệt điện tử và bộ cảm biến nhiệt độ được tích hợp vào ống dẫn khí.  Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm  như một tiêu chuẩn.
• W: Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm IEC như một tiêu chuẩn.
• W1: Quạt được cung cấp cáp điện có nối dây sẵn với phích cắm  tiêu chuẩn.

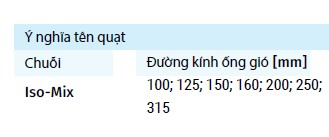

TỪ KHÓA TÊN QUẠT

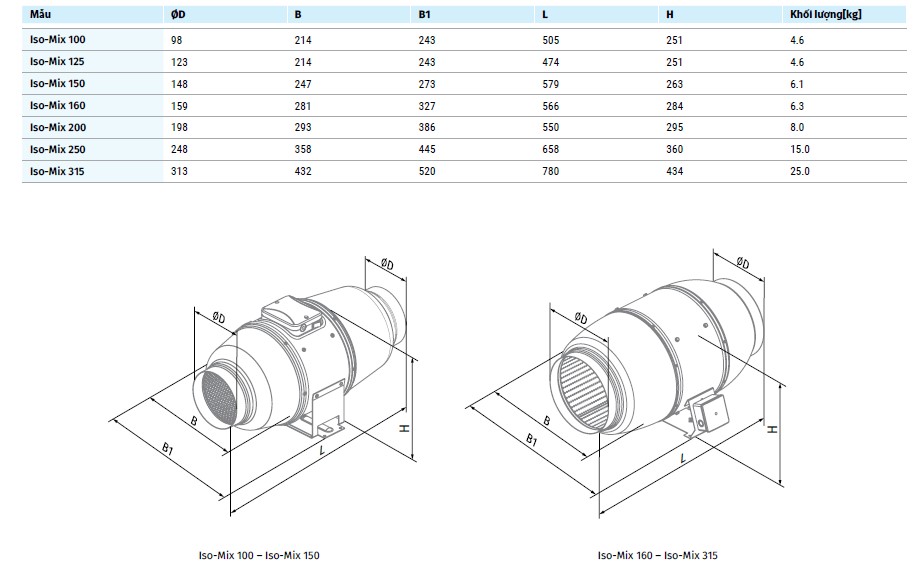

 KÍCH THƯỚC TỔNG THỂ & LẮP ĐẶT

LẮP ĐẶT

• Do thiết kế nhỏ gọn quạt là giải pháp lý tưởng cho việc lắp đặt trong không gian chật hẹp, bao gồm khoảng cách phía trên trần giả.
• Có thể lắp đặt bất kỳ vị trí nào.
• Có thể lắp trên tường hoặc lắp trên trần với những tay đỡ dùng để lắp đặt.được cung cấp kèm theo.
