Mục đích
- Quạt cấp khí tươi và hút khí thải hiệu quả cho các phòng của nhà ở, căn hộ, biệt thự, văn phòng và các cơ sở thương mại - xã hội.
- Công nghệ thu hồi nhiệt và độ ẩm giúp giảm tổn thất nhiệt sưởi trong mùa lạnh và giảm tải cho máy điều hòa không khí trong mùa nóng trong quá trình thông gió.
- Kiểm soát lưu lượng không khí thay đổi tạo nên một vi khí hậu thích hợp trong phòng.
- Tương thích với ống thông gió tròn có đường kính Ø100 hoặc 150 mm.

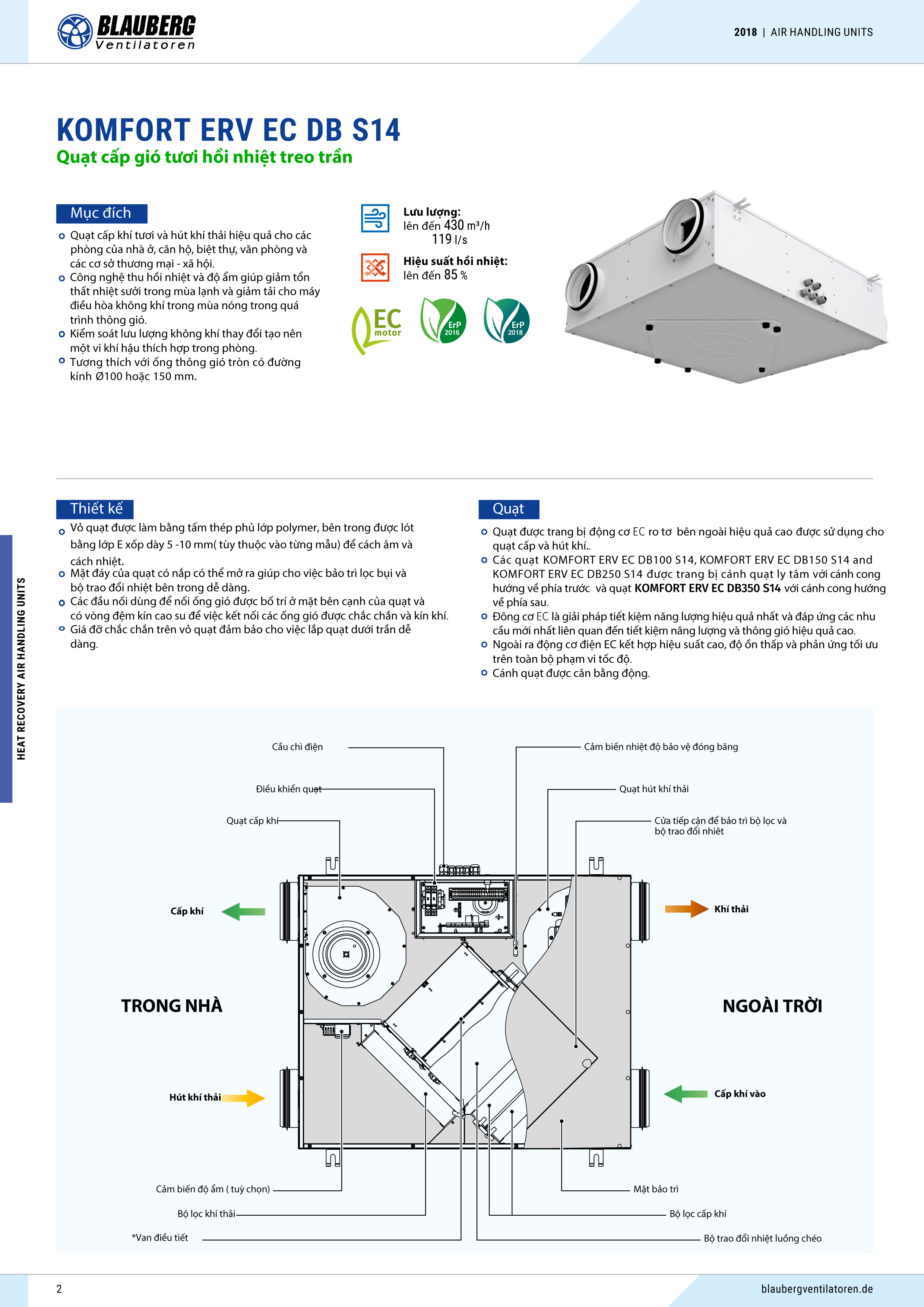

Thiết kế
- Vỏ quạt được làm bằng tấm thép phủ lớp polymer, bên trong được lót bằng lớp E xốp dày 5 -10 mm( tùy thuộc vào từng mẫu) để cách âm và cách nhiệt.
- Mặt đáy của quạt có nắp có thể mở ra giúp cho việc bảo trì lọc bụi và
- bộ trao đổi nhiệt bên trong dễ dàng.
- Các đầu nối dùng để nối ống gió được bố trí ở mặt bên cạnh của quạt và có vòng đệm kín cao su để việc kết nối các ống gió được chắc chắn và kín khí.
- Giá đỡ chắc chắn trên vỏ quạt đảm bảo cho việc lắp quạt dưới trần dễ dàng.
Quạt
- Quạt được trang bị động cơ EC ro tơ bên ngoài hiệu quả cao được sử dụng cho quạt cấp và hút khí..
- Các quạt KOMFORT ERV EC DB100 S14, KOMFORT ERV EC DB150 S14 and KOMFORT ERV EC DB250 S14 được trang bị cánh quạt ly tâm với cánh cong hướng về phía trước và quạt KOMFORT ERV EC DB350 S14 với cánh cong hướng về phía sau.
- Đông cơ EC là giải pháp tiết kiệm năng lượng hiệu quả nhất và đáp ứng các nhu cầu mới nhất liên quan đến tiết kiệm năng lượng và thông gió hiệu quả cao.
- Ngoài ra động cơ điện EC kết hợp hiệu suất cao, độ ồn thấp và phản ứng tối ưu trên toàn bộ phạm vi tốc độ.
- Cánh quạt được cân bằng động.

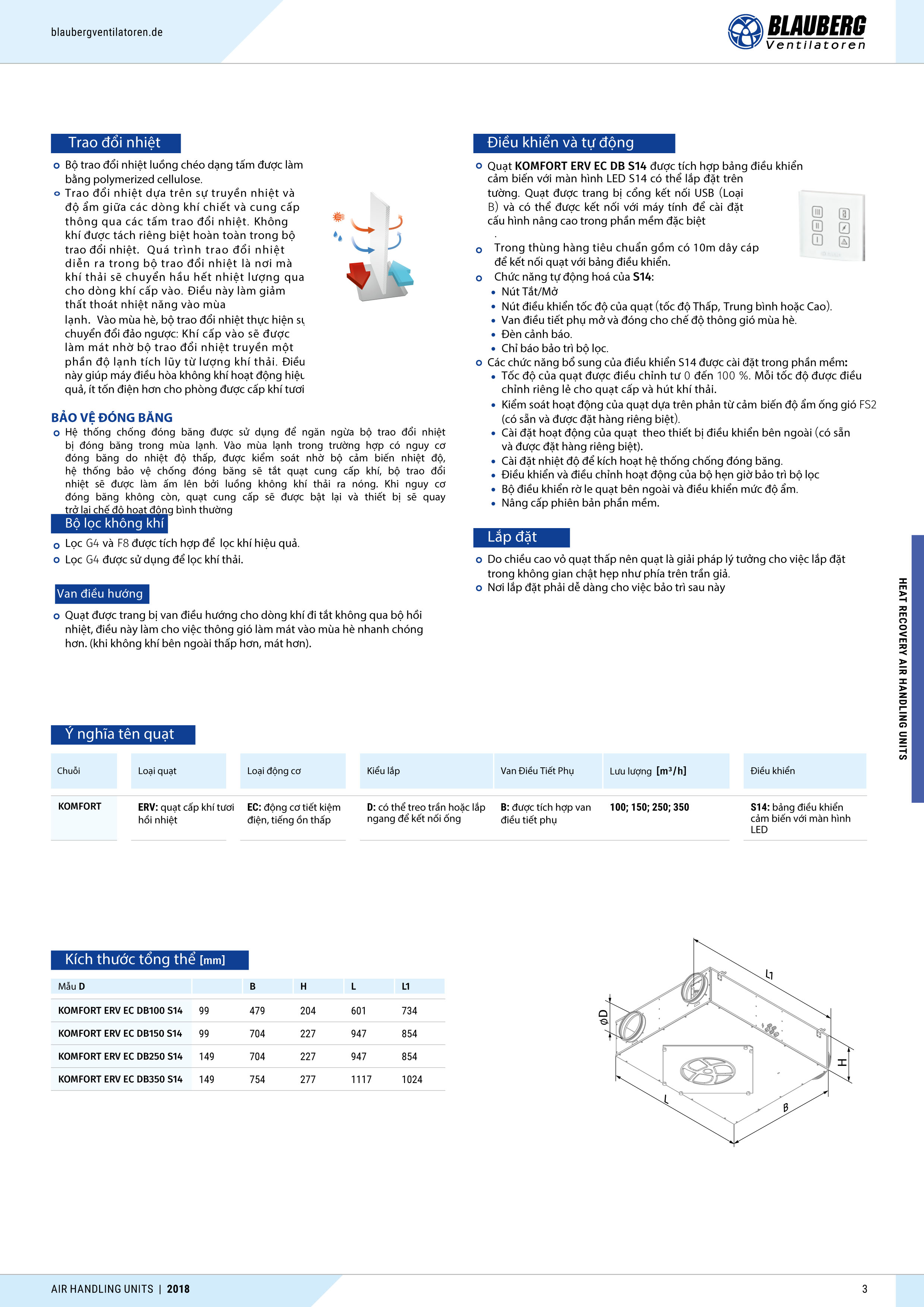

Trao đổi nhiệt
- Bộ trao đổi nhiệt luồng chéo dạng tấm được làm bằng polymerized cellulose.
- Trao đổi nhiệt dựa trên sự truyền nhiệt và độ ẩm giữa các dòng khí chiết và cung cấp thông qua các tấm trao đổi nhiệt . Không khí được tách riêng biệt hoàn toàn trong bộ trao đổi nhiệt.
- Quá trình trao đổi nhiệt diễn ra trong bộ trao đổi nhiệt là nơi mà khí thải sẽ chuyển hầu hết nhiệt lượng qua cho dòng khí cấp vào. Điều này làm giảm thất thoát nhiệt năng vào mùa lạnh. Vào mùa hè, bộ trao đổi nhiệt thực hiện sự chuyển đổi đảo ngược: Khí cấp vào sẽ được làm mát nhờ bộ trao đổi nhiệt truyền một phần độ lạnh tích lũy từ lượng khí thải. Điều này giúp máy điều hòa không khí hoạt động hiệu quả, ít tốn điện hơn cho phòng được cấp khí tươi
BẢO VỆ ĐÓNG BĂNG
- Hệ thống chống đóng băng được sử dụng để ngăn ngừa bộ trao đổi nhiệt bị đóng băng trong mùa lạnh. Vào mùa lạnh trong trường hợp có nguy cơ đóng băng do nhiệt độ thấp, được kiểm soát nhờ bộ cảm biến nhiệt độ, hệ thống bảo vệ chống đóng băng sẽ tắt quạt cung cấp khí, bộ trao đổi nhiệt sẽ được làm ấm lên bởi luồng không khí thải ra nóng. Khi nguy cơ đóng băng không còn, quạt cung cấp sẽ được bật lại và thiết bị sẽ quay trở lại chế độ hoạt động bình thường
Bộ lọc không khí
Quạt được trang bị 2 cấp lọc
- Lọc G4 (lọc thô) và F8 (lọc tinh) được tích hợp để lọc bụi mịn hiệu quả.
- Lọc G4 được sử dụng để lọc khí thải, bảo vệ bộ hồi nghiệt.
Van điều hướng
Quạt được trang bị van điều hướng cho dòng khí đi tắt không qua bộ hồi nhiệt, điều này làm cho việc thông gió làm mát vào mùa hè nhanh chóng hơn. (khi không khí bên ngoài thấp hơn, mát hơn).
Điều khiển và tự động
Quạt KOMFORT ERV EC DB S14 được tích hợp bảng điều khiển cảm biến với màn hình LED S14 có thể lắp đặt trên tường. Quạt được trang bị cổng kết nối USB (Loại B) và có thể được kết nối với máy tính để cài đặt cấu hình nâng cao trong phần mềm đặc biệt.
Trong thùng hàng tiêu chuẩn gồm có 10m dây cáp để kết nối quạt với bảng điều khiển.

Chức năng tự động hoá của S14:
- Nút Tắt/Mở
- Nút điều khiển tốc độ của quạt (tốc độ Thấp, Trung bình hoặc Cao).
- Van điều tiết phụ mở và đóng cho chế độ thông gió mùa hè.
- Đèn cảnh báo.
- Chỉ báo bảo trì bộ lọc.
Các chức năng bổ sung của điều khiển S14 được cài đặt trong phần mềm:
- Tốc độ của quạt được điều chỉnh tư 0 đến 100 %. Mỗi tốc độ được điều chỉnh riêng lẻ cho quạt cấp và hút khí thải.
- Kiểm soát hoạt động của quạt dựa trên phản từ cảm biến độ ẩm ống gió FS2 (có sẵn và được đặt hàng riêng biệt).
- Cài đặt hoạt động của quạt theo thiết bị điều khiển bên ngoài (có sẵn và được đặt hàng riêng biệt).
- Cài đặt nhiệt độ để kích hoạt hệ thống chống đóng băng.
- Điều khiển và điều chỉnh hoạt động của bộ hẹn giờ bảo trì bộ lọc
- Bộ điều khiển rờ le quạt bên ngoài và điều khiển mức độ ẩm.
- Nâng cấp phiên bản phần mềm.
Lắp đặt
- Do chiều cao vỏ quạt thấp nên quạt là giải pháp lý tưởng cho việc lắp đặt trong không gian chật hẹp như phía trên trần giả.
- Nơi lắp đặt phải dễ dàng cho việc bảo trì sau này
