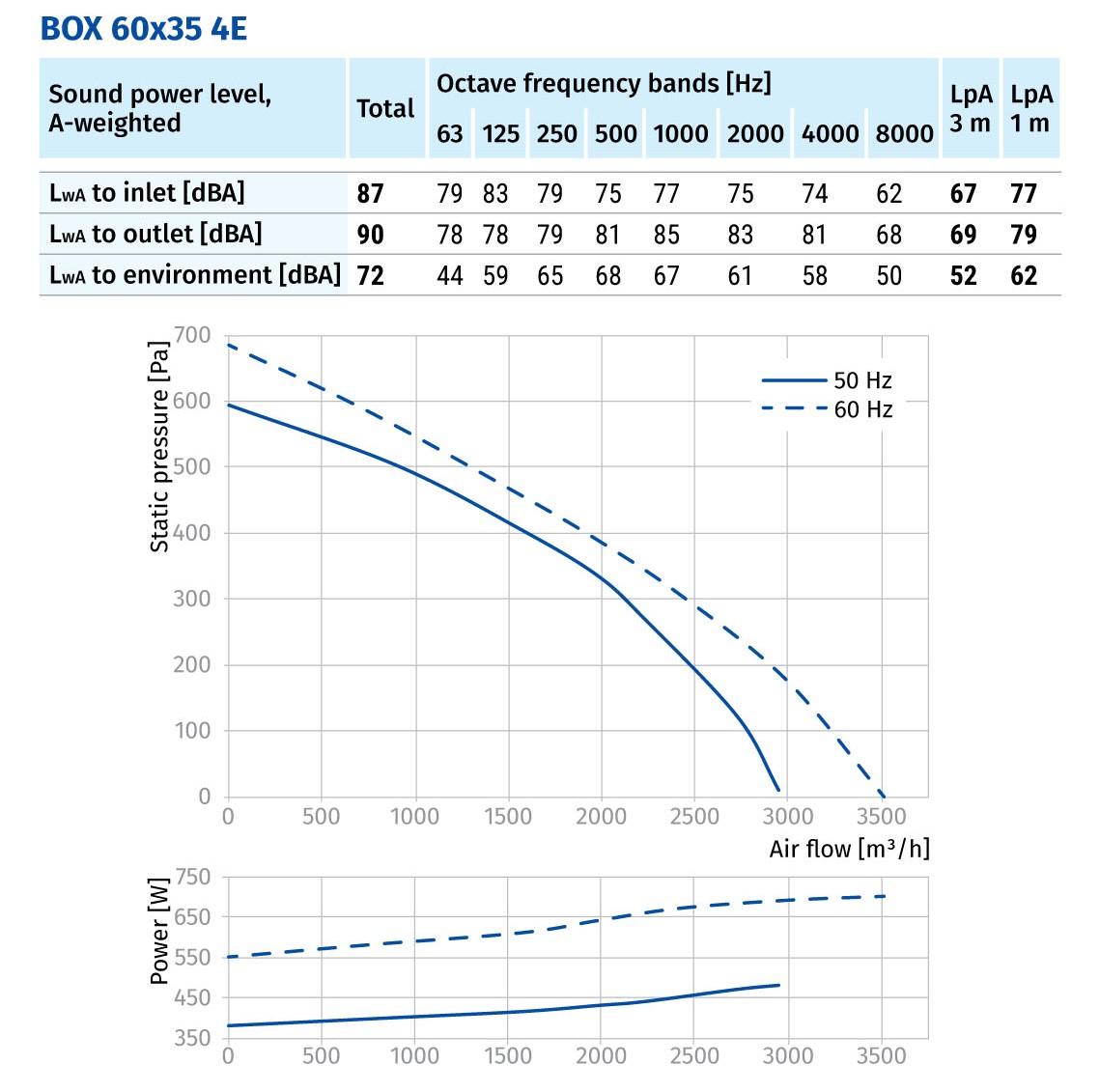

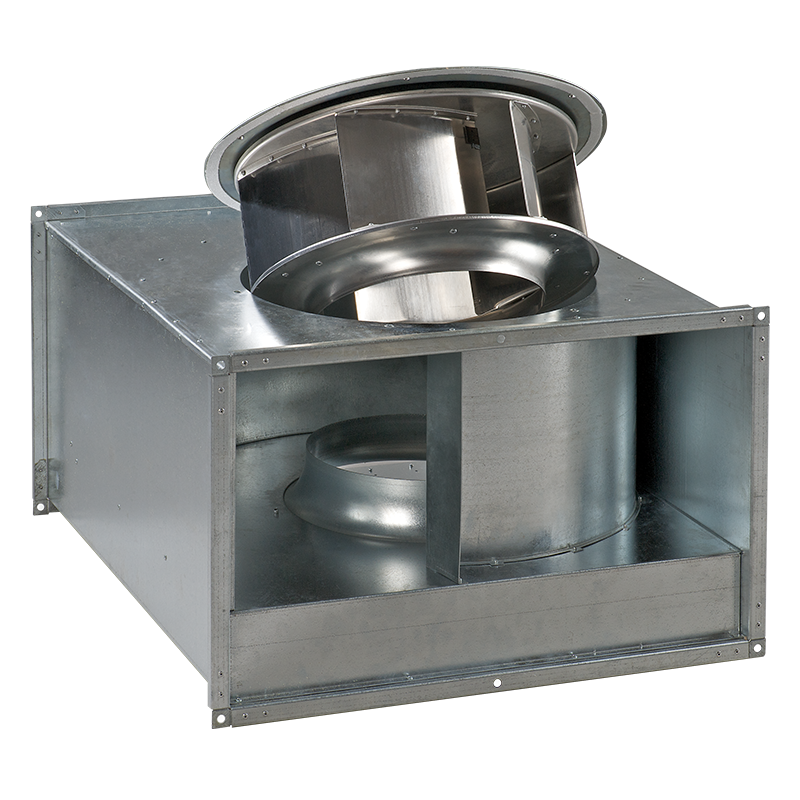

Quạt LT gắn ống gió chữ nhật BOX 60X35 4E
SỬ DỤNG
Hệ thống thông gió cấp và hút được lắp đặt trong nhiều loại công trình.
Tương thích với các ống gió hình chữ nhật kích thước từ 400x200 mm đến 1000x500 mm.
ĐỘNG CƠ
Động cơ không đồng bộ hai cực hoặc bốn cực với rotor ngoài và cánh quạt ly tâm có cánh cong ngược.
Các phiên bản động cơ một pha (E) hoặc ba pha (D).
Trang bị vòng bi để tăng tuổi thọ sử dụng.
Cánh quạt cân bằng động.
Bảo vệ chống quá nhiệt nhờ các công tắc nhiệt tích hợp, tự động khởi động lại hoặc kết nối với các thiết bị bảo vệ bên ngoài thông qua đầu cắm dây.
Các đầu dây công tắc nhiệt được thiết kế để kết nối với các mạch tương ứng của khởi động từ, rơle quá tải hoặc các đầu cực tương ứng của bộ điều chỉnh tốc độ autotransformer hoặc thyristor.
ĐIỀU CHỈNH TỐC ĐỘ
Điều chỉnh tốc độ mượt mà với bộ điều chỉnh thyristor bên ngoài hoặc điều chỉnh tốc độ theo cấp với bộ autotransformer bên ngoài (cả hai đều có thể đặt riêng).
THIẾT KẾ
Vỏ làm bằng thép mạ kẽm chống chịu thời tiết.
Quạt được thiết kế để hoạt động liên tục.
Trang bị mặt bích kết nối tiêu chuẩn 20 mm để kết nối với các ống gió hình chữ nhật.
Cửa truy cập trên vỏ để kiểm tra và bảo trì.
Quạt được trang bị hộp đấu nối tích hợp và dây dẫn ngoài kín để kết nối nguồn điện.
LẮP ĐẶT
Quạt được thiết kế để lắp bên trong ống gió hình chữ nhật và có thể lắp ở bất kỳ vị trí nào.
Mặt bích quạt được kết nối với các ống gió thông qua bu lông chèn vào các lỗ mặt bích.
Có thể lắp vào ống gió tròn tại mặt bích hút với bộ giảm tròn (có thể đặt riêng).
Nếu sử dụng các đầu nối mềm chống rung để kết nối quạt với ống gió, cần cố định chúng với các cấu trúc gắn bằng giá đỡ hoặc thanh hỗ trợ.
Khi lắp đặt, cần đảm bảo đủ không gian để tiếp cận cửa kiểm tra cho các hoạt động bảo trì.
