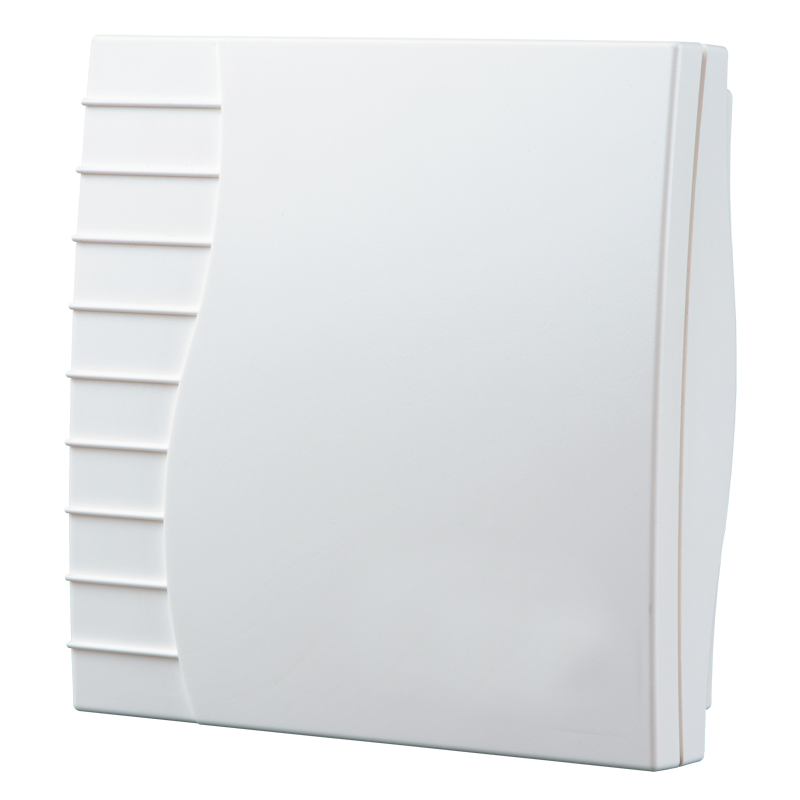

Cảm biến CO₂ sensor - DPWQ40200

ỨNG DỤNG

• Đo hàm lượng khí CO2 trong không khí
• Điều khiển lưu lượng gió tùy thuộc vào hàm lượng CO2
• Tiết kiệm năng lượng khi sử dụng thiết bị

THIẾT KẾ

• Cảm biến có 2 cổng đầu ra riêng biệt, một công tắc Rơ- le thường mở và một cổng đầu tín hiệu tương tự 0 -10V, đó là cổng có thể điều chỉnh từ 2-10V / 0-20mA/ 4-20mA. Cổng ra Rơ le được dùng để tắt mở theo hàm lượng CO2 trong phòng và cổng đầu ra tín hiệu cổng đầu tín hiệu ra tương tư được sử dụng để điều chỉnh tốc độ vô cấp cho quạt dùng mô-tơ hoặc quạt dùng loại điều khiển tốc độ đầu vào 0–10 V . Trong trường hợp điều khiển tốc độ vô cấp, thì tốc độ của quạt sẽ tỉ lệ với hàm lượng các- bô - níc tương ứng. Bởi vì đầu ra rờ-le và tín hiệu tương tư của cảm biến thì tương thích với bất kỳ hệ thống thông gió, do đó sự tự cân chỉnh sẽ bảo đảm cảm biến hoạt động tin cậy trong suốt thời gian sử dụng

LẮP ĐẶT VÀ CẤP NGUỒN

• Lắp trên tường
• 24 VAC Nguồn cung cấp dòng thấp
• Cảm biến có đầu cắm cho loại cục cấp nguồn AT (adaptor), phụ kiện đặt hàng riêng (AT-220/25 or AT-120/25 models).

CÁC LOẠI CẢM BIẾN

• СD-1: Tích hợp với đèn LED hiển thị hàm lượng CO2 và một nút chạm để chuyển đổi giữa các chế độ (Chế độ 1: ON, Chế độ 2: OFF, Chế độ 3: Hoạt động theo hàm lượng CO2 ). Nút nhấn để MỞ hay TẮT quạt khi không cần điều khiển quạt theo hàm lượng CO2
• CD-2: Không tích hợp với đèn LEDvà không có nút chạm. Loại này thì nên dùng cho hệ thống thông gió thường xuyên liên tục như trường học hoặc các cơ sơ thương mại dân dụng.
