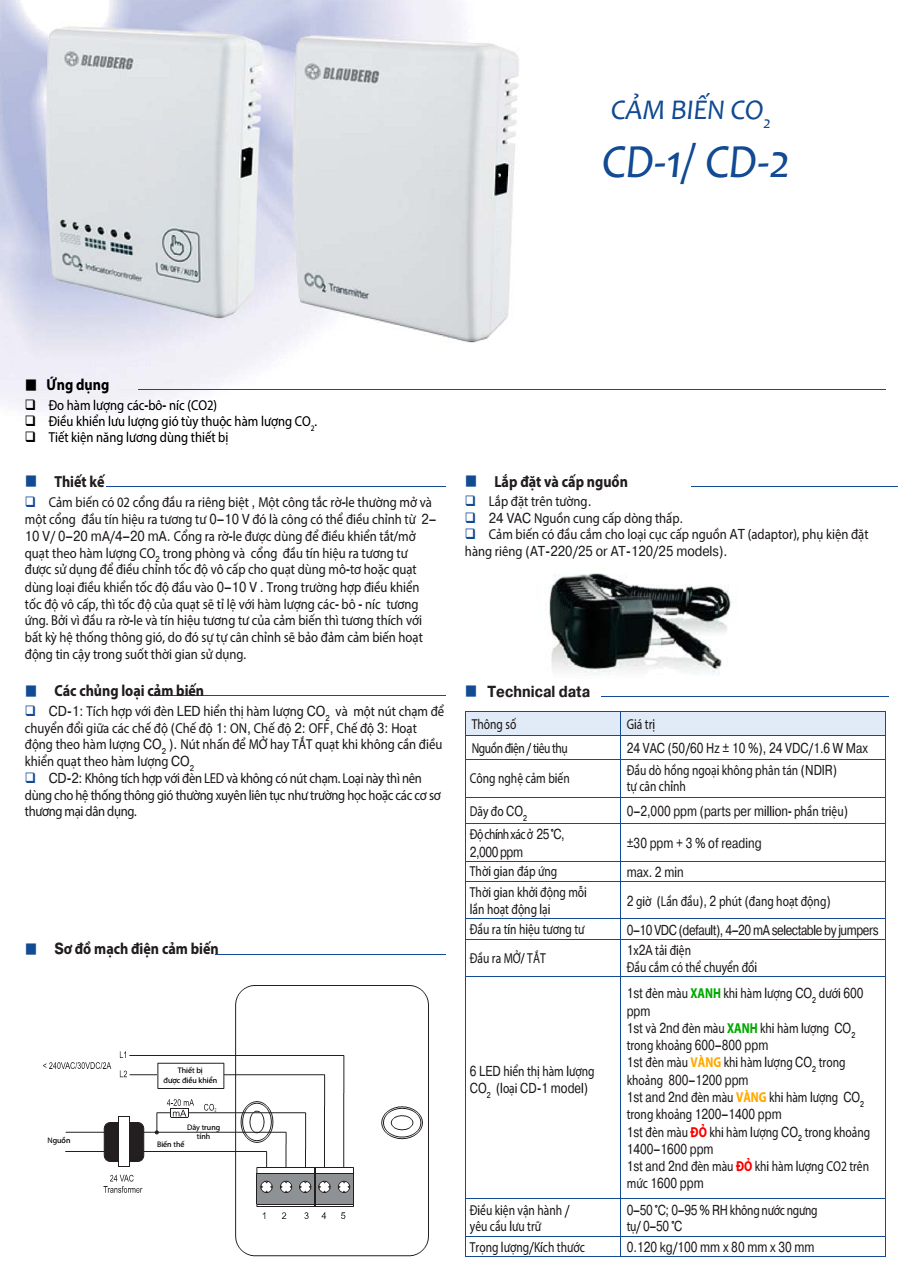

Cảm biến CO2 - CD-1

 ỨNG DỤNG

• Đo hàm lượng khí các-bô-níc (C02)
• Điều khiển lưu lượng gió tùy thuộc hàm lượng CO2.
• Tiết kiệm năng lượng dùng thiết bị.

  THIẾT KẾ

Cảm biến có 02 cổng đầu ra riêng biệt. Một công tắc rờ-le thường mở và một cổng đầu tín hiệu ra tương tụ 0-10V đó là công tắc có thể điều chỉnh từ 2-10V/ 0-20 mA/ 4-20 mA. Cổng ra rờ-le được dùng để điều khiển tắt/mở quạt theo hàm lượng CO2 trong phòng và cong73 đầu tín hiệu ra tương tự được sử dụng để điều khiển tốc độ đầu vào 0-10V. Trong trường hợp điều khiển tốc độ vô cấp, thì tốc độ đầu vào của quạt sẽ tỉ lệ với hàm lượng C02 tương ứng. Bởi vì đầu ra rờ le và tín hiệu tương tự của cảm biến thì tương thích với bất kì hệ thống thông gió do đó sự tự cân chỉnh sẽ đảm bảo cảm biến hoạt động tin cậy trong suốt thời gian sử dụng.

  CÁC CHỦNG LOẠI CẢM BIẾN

- CD-1: Tích hợp với đèn LED hiển thị hàm lượng C02 và một nút chạm để chuyển đổi giữa các chế độ (Chế độ 1: ON, Chế độ 2: OFF, Chế độ 3:Hoạt động theo hàm lượng C02). Nút nhấn để MỞ hay TẮT quạt khi không cần điều khiển quạt theo hàm lượng C02.

-CD-2: Không tích hợp với đèn LED và không có nút chạm. Loại này thì nên dùng cho hệ thống thông gió thường xuyên liên tục như trường học hoặc các cơ sở thương mại dân dụng.

  LẮP ĐẶT VÀ CẤP NGUỒN

• Lắp đặt trên tường.
• 24V AC Nguồn cung cấp dòng thấp.
• Cảm biến có đầu cắm cho loại cục cấp nguồn AT (adaptor), phụ kiện đặt hàng riêng (AT-2200/25 hoặc AT-120/25).

  SƠ ĐỘ MẠCH ĐIỆN CẢM BIẾN
